Технические характеристики вентиляторы высокого давления ВР 12-26




Технические характеристики вентиляторы высокого давления ВР 12-26

Вентиляторы  Электродвигатель (Типоразмер)  Электродвигатель (Мощность, кВт) Частота вращения рабочего колеса, мин-1 Производительность тыс. м³/час Полное давление, Па Масса не более, кг
ВР 12-26 № 2,5 АИР71А2 0,75 2810 0,59-0,67 1650-1700 27,5
АИР71В2 1,1 2810 0,59-1,01 1650-1660 29
ВР 12-26 № 3,15 5А80МВ2 2,2 2840 1,1-1,39 2700-2900 45
АИР90L2 3 2840 1,1-1,85 2700-3000 46
АИР100S2 4 2840 1,1-2,3 2700-2900 56
ВР 12-26 № 4 5М112М2 7,5 2905 2,35-3,23 4400-4750 111
АИРМ132М2 11 2905 2,35-4,4 4400-4700 132
ВР 12-26 № 4,5 АИР160S2 15 2905 4,25-5,6 4700-4900 182
АИР160М2 18 2905 4,7-5,9 5980-6100 215
ВР 12-26 № 5 АИР180S2 22 2940 4,5-5,75 7200-7800 248
АИР180М2 30 2940 4,5-7,8 7200-8000 268
5А200М2 37 2940 4,5-9,0 7200-7800 322
ВР 12-26 № 5,5 А200L2 45 2940 8,1-9,5 8250-8500 460

Аэродинамические характеристики

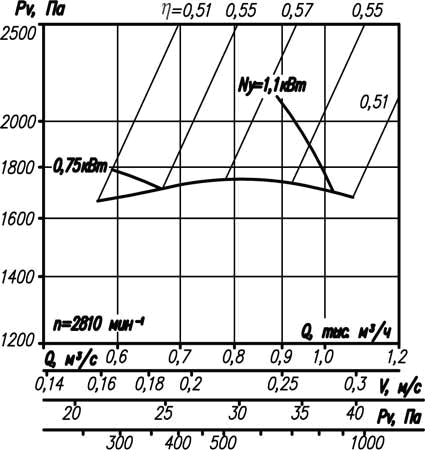

Аэродинамическая характеристика вентилятора ВР 12-26-2,5

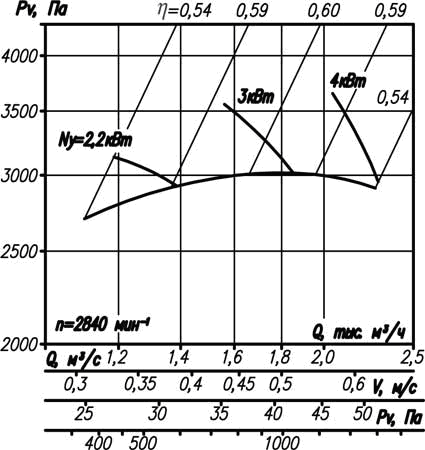

Аэродинамическая характеристика вентилятора ВР 12-26-3,15

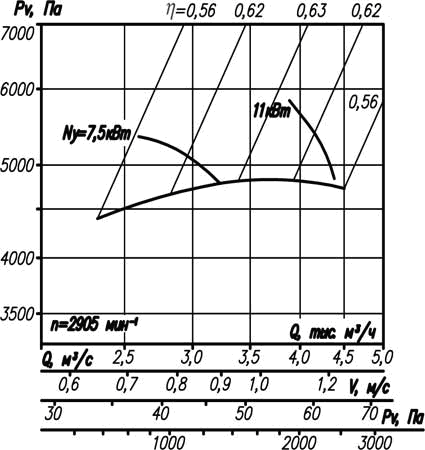

Аэродинамическая характеристика вентилятора ВР 12-26-4



3,0

Аэродинамическая характеристика вентилятора ВР 12-26-4,5



Аэродинамическая характеристика вентилятора ВР 12-26-5,5
